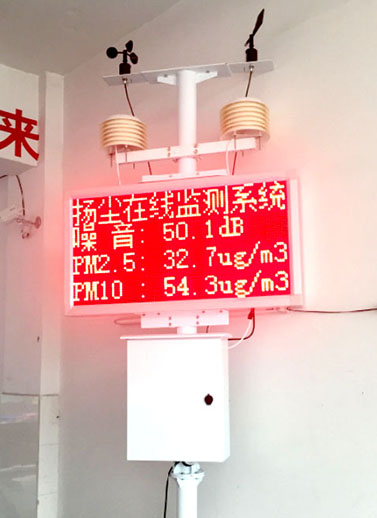

工地环境在线监测系统一、产品概况:

产品型号:JH-EXT03-FCWS

安装方式:壁挂或者立杆

显示部分:LED户外P10

功能:实现环境参数噪音、PM2.5、PM10、温度、湿度、风速、风向采集显示。

二、设备组装步骤说明

整机配件:

外置温湿度,PM值,风速风向传感器各1个,70cm直角支架2根,勺型支架2个,三角片2片,U型抱箍6个,电控箱钥匙1把,显示屏钥匙1把,遥控器1把,M8螺丝34个带螺母(有剩余),M6螺丝8个,风速风向固定螺丝带螺母8个。

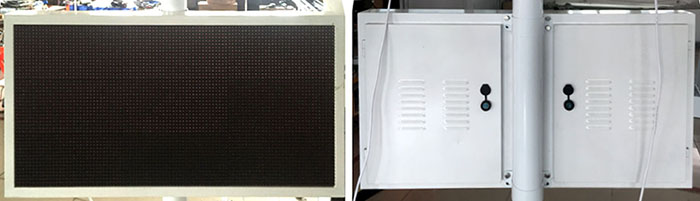

1.显示屏安装:

配件:抱箍2个,M8螺丝8个

环境监测显示屏说明书液晶屏28

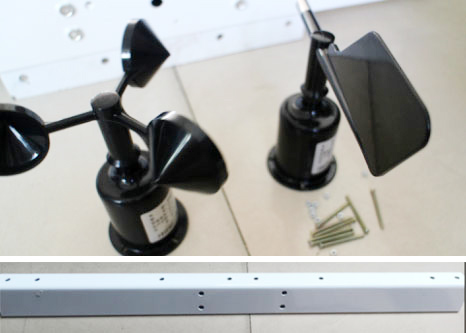

2.风速风向安装:

配件:白色70cm横杆1个,风速风向传感器1对,U型抱箍1个,勺型支架1对

环境监测显示屏说明书液晶屏23

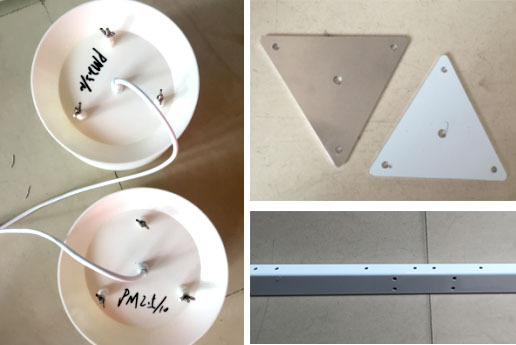

3. 外置扬尘,温湿度安装:

配件:白色70cm横杆1个,温湿度百叶箱1个,扬尘百叶窗1个,抱箍1个,三角片2个

环境监测显示屏说明书液晶屏23

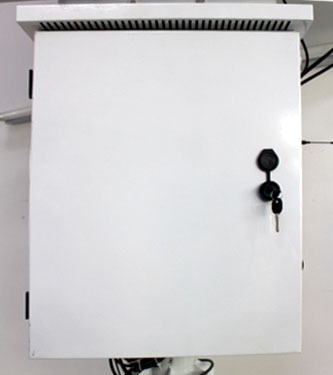

4、数据采集配电箱箱安装:

配件:配电箱1个、抱箍2个,M8短螺丝8个

环境监测显示屏说明书液晶屏466


5、立杆下部分安装

配件:M8螺丝和螺母 6套,立杆1.8和1.2个1根


6、电源线和数据线连接

配件:LED户外显示屏1套

电源线4米(黑色)

RS232通讯线4米(白色)

外置扬尘及温湿度连接线(白色),4芯(红蓝绿黄)

说明:RS232通讯线 一头捷LED显示屏,另外一头,接采集箱:RS232接口,

接线按照蓝、红、黄颜色接。

外置扬尘及温湿度连接线(白色)接温湿度端口(红蓝绿黑)

LED电源线可与采集箱的进线并一起,接外部AC220V交流电
